Как панелът на Bailey Bridge трансформира модулната мостова конструкция?

Резюме: Панели на моста Бейлиса крайъгълен камък на модулни мостови системи за бързо разгръщане, широко използвани при аварийно-спасителни операции, военно инженерство и рехабилитация на инфраструктура. Тази статия обяснява как работят тези конструкционни стоманени панели, техните ключови компоненти, предимства, работен процес на инсталиране и съображения за избор. Той също така отговаря на често срещани притеснения на клиентите като капацитет на натоварване, издръжливост, поддръжка и ефективност на внедряване. Предназначено за инженери, мениджъри по доставки и инфраструктурни плановици, това ръководство предоставя практическо и техническо разбиране на системите Bailey Bridge Panel и техните приложения в реалния свят.

Схема на статията

• Въведение в панелните системи Bailey Bridge
• Какво е панел Bailey Bridge?
• Основни компоненти и структурен дизайн
• Как работят панелите на моста Bailey в строителството на мостове
• Ключови приложения в различни индустрии
• Предимства на модулните системи Bailey Bridge
• Преглед на инсталационния процес
• Таблица за техническо сравнение
• Съображения за поддръжка и експлоатационен живот
• Общи предизвикателства и инженерни решения
• Ръководство за подбор за обществени поръчки
• Раздел ЧЗВ
• Заключение и препоръка за доставка от Shenghui Metal

Съдържание

• 1. Въведение
• 2. Какво е панел Bailey Bridge?
• 3. Основни компоненти
• 4. Как работи
• 5. Приложения
• 6. Предимства
• 7. Процес на инсталиране
• 8. Техническо сравнение
• 9. Поддръжка
• 10. Предизвикателства
• 11. Ръководство за избор
• 12. ЧЗВ
• 13. Заключение

1. Въведение в панелните системи Bailey Bridge

Модерната инфраструктура изисква бързи, надеждни и рентабилни решения за свързване, особено при възстановяване след бедствия, отдалечени строителни зони и проекти за временно отклоняване на трафика. Панелната система Bailey Bridge първоначално е разработена за военна употреба, но се е превърнала в световно признато решение за модулен стоманен мост.

Неговата популярност се дължи на неговата простота: стандартизираните стоманени панели са свързани, за да образуват ферми, което позволява бързо сглобяване без тежки машини. Този модулен подход значително намалява времето за изграждане, като същевременно поддържа висока структурна цялост.

2. Какво е панел Bailey Bridge?

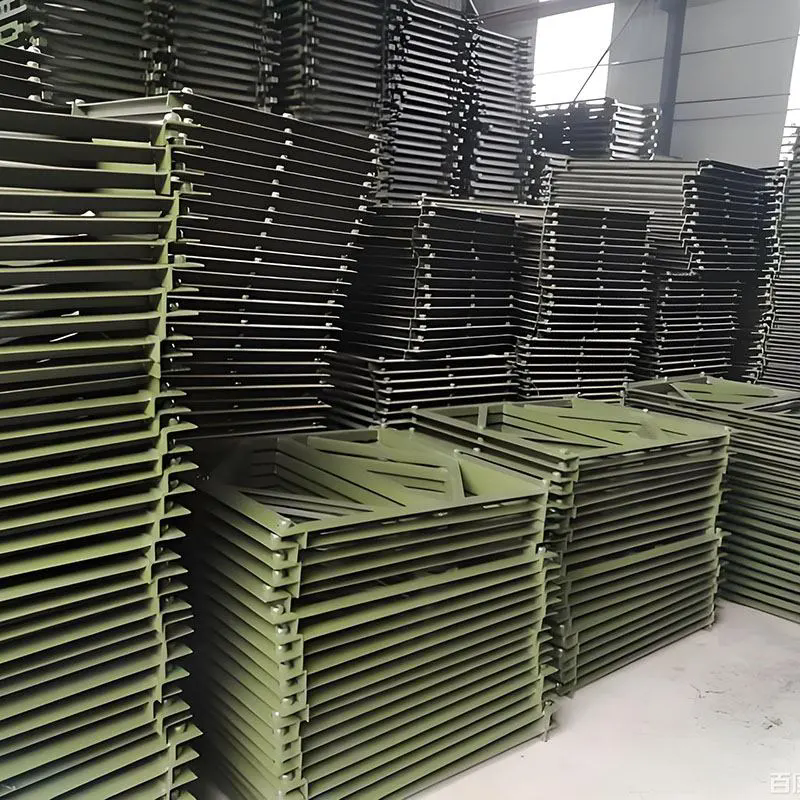

Панелът Bailey Bridge е сглобяем компонент от стоманена ферма, използван в модулната мостова конструкция. Всеки панел е правоъгълен, подсилен със заварени стоманени елементи и проектиран да се свързва със съседни панели с помощта на щифтове и съединители.

Тези панели действат като основни носещи елементи на моста, прехвърляйки ефективно натоварването от палубата към опорите. Стандартизираният дизайн позволява взаимозаменяемост, което прави логистиката и монтажа много ефективни.

3. Основни компоненти и структурен дизайн

Панелите Bailey Bridge са проектирани с прецизни техники за производство на стомана, за да осигурят здравина на натоварване и издръжливост.

• Основни акорди:Горни и долни стоманени елементи, които издържат на силите на огъване.
• Вертикални стълбове:Прехвърляйте товари между акордите.
• Диагонално укрепване:Подобрява стабилността и разпределя силите на срязване.
• Свързващи щифтове:Активирайте модулно сглобяване между панелите.
• Крайни плъзгачи и транци:Поддържаща настилка на пътя.

Структурната цялост на системата идва от конфигурацията на фермата, която разпределя силите равномерно по целия участък на моста.

4. Как работят панелите на моста Бейли в строителството на мостове

Панелите Bailey Bridge работят на принципа на модулна система от ферми. Отделните панели са свързани хоризонтално и вертикално, за да образуват твърда структурна рамка.

Когато товари като превозни средства или оборудване преминават през моста, силите се прехвърлят от палубата към напречните греди, след това към панелите и накрая към опорите в двата края.

Модулният характер позволява на инженерите да коригират:

• Дължина на моста чрез добавяне на още панели
• Товароносимост чрез двойно подреждане на панелни слоеве
• Ширина чрез конфигуриране на няколко панелни реда

Тази гъвкавост прави панелите Bailey Bridge подходящи както за временни, така и за полупостоянни инсталации.

5. Ключови приложения в различни индустрии

Панелите Bailey Bridge се използват в широка гама от инженерни и логистични сценарии:

• Спешно свързване при бедствия
• Военно-тактически разгръщания
• Развитие на селската инфраструктура
• Пътища за достъп до минния обект
• Временни обходни мостове по време на реконструкция

Тяхната гъвкавост гарантира, че могат да бъдат използвани в райони, където конвенционалното мостово строителство е непрактично или твърде бавно.

6. Предимства на модулните системи Bailey Bridge

Системата предлага множество инженерни и оперативни предимства:

• Бърз монтаж без тежки машини
• Висока товароносимост на превозни средства и оборудване
• Модулни компоненти за многократна употреба
• Намалени строителни разходи
• Адаптивност към различни теренни условия

Тези предимства го правят една от най-ефективните временни мостови системи, налични днес.

7. Преглед на инсталационния процес

Инсталирането на панелите Bailey Bridge следва структуриран инженерен работен процес:

1. Оценка на обекта и подготовка на основата
2. Подравняване на панела и сглобяване на земята
3. Щифтово свързване на модулни панели
4. Постепенно стартиране през поддръжката
5. Поставяне и укрепване на палубата
6. Тестване на натоварване и окончателна проверка

Тъй като системата е модулна, повечето работи по сглобяването се извършват на нивото на земята, което значително подобрява безопасността и ефективността.

8. Таблица за техническо сравнение

9. Съображения за поддръжка и експлоатационен живот

Правилната поддръжка гарантира дълъг експлоатационен живот на панелите Bailey Bridge. Основните практики за поддръжка включват:

• Редовна проверка на щифтовите връзки
• Антикорозионна обработка и пребоядисване
• Мониторинг на натоварването при тежки условия на движение
• Подмяна на износени декинг елементи

С подходяща грижа, тези системи могат да се използват многократно в различни проекти, което значително подобрява стойността на жизнения цикъл.

10. Общи предизвикателства и инженерни решения

Въпреки че панелите на Bailey Bridge са много ефективни, някои предизвикателства трябва да бъдат преодолени:

• Корозия в тежки среди:решен чрез поцинковане и покрития
• Високо напрежение при натоварване при дълги разстояния:адресирани чрез многослойна армировка
• Точност на подравняване по време на сглобяване:подобрени чрез стандартизирани приспособления и водачи

11. Ръководство за подбор за обществени поръчки

Когато избират панелни системи Bailey Bridge, екипите за доставка трябва да оценят:

• Изисквания за очаквано натоварване
• Дължина на участъка и условия на терена
• Качество на материала и клас стомана
• Стандарти за производство на доставчика
• Техническа поддръжка след продажбата

Изборът на надежден производител гарантира дългосрочна безопасност при работа и ефективност на разходите.

12. ЧЗВ

Какъв е животът на панелната система Bailey Bridge?
При правилна поддръжка панелите могат да издържат няколко десетилетия и да се използват повторно в различни проекти.

Могат ли панелите на Bailey Bridge да поддържат тежки камиони?
Да, когато са конфигурирани правилно, те могат да поддържат тежкотоварни превозни средства, включително военни камиони и строителни машини.

Колко бързо може да се монтира Bailey Bridge?
В зависимост от дължината на участъка, монтажът може да бъде завършен в рамките на дни.

Постоянни или временни ли са панелите на Bailey Bridge?
Те са предназначени предимно за временно използване, но могат да служат и за полупостоянни приложения.

Изискват ли тежки машини за монтаж?
Необходими са минимални машини, което ги прави идеални за отдалечени или аварийни среди.

13. Заключение и препоръка за доставка

Панелите Bailey Bridge остават едно от най-ефективните и адаптивни решения в модерното модулно мостово инженерство. Способността им да комбинират бързо разгръщане, структурна надеждност и повторна употреба ги прави незаменими при развитието на инфраструктурата и сценариите за реагиране при извънредни ситуации.

Shenghui Metalе специализирана в производството на висококачествени панели Bailey Bridge, доставяйки прецизно проектирани стоманени компоненти, предназначени за взискателни глобални приложения. Със строг контрол на качеството и инженерна експертиза, компанията осигурява издръжливи и високоефективни мостови системи, съобразени с изискванията на проекта.

Ако планирате проект за изграждане на мост или имате нужда от надеждни модулни стоманени мостови решения,свържете се с насднес, за да получите професионална консултация и конкурентни опции за доставка от Shenghui Metal.
