Стоманен мост Bailey

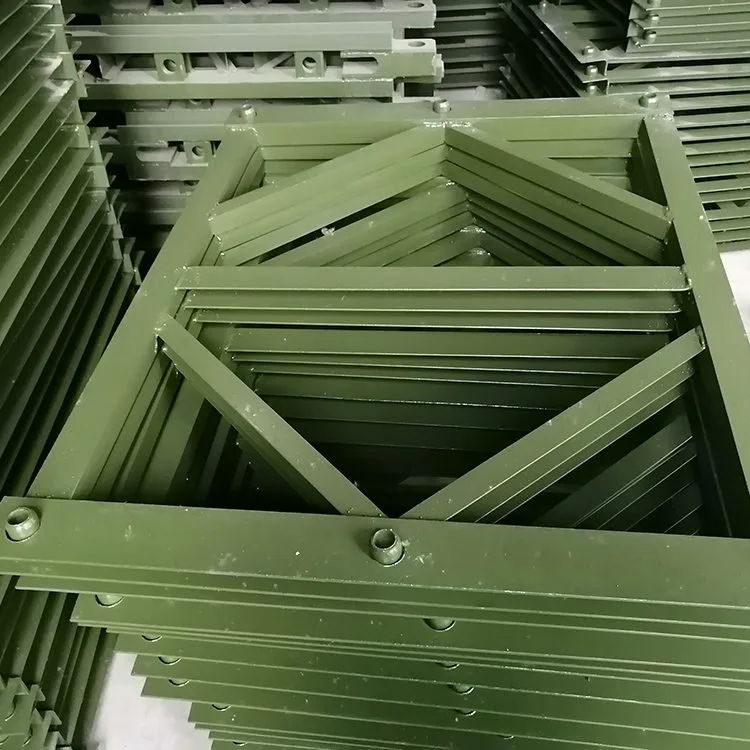

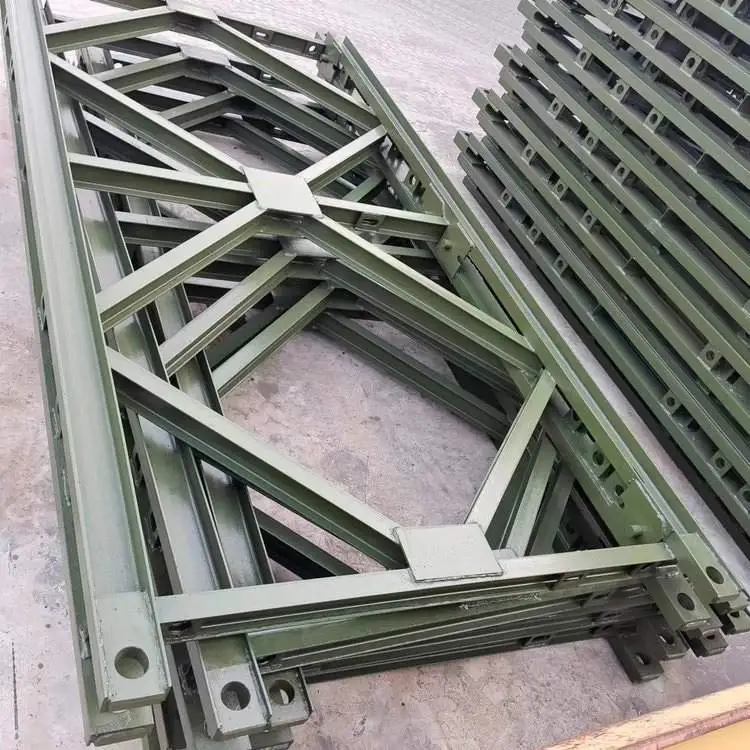

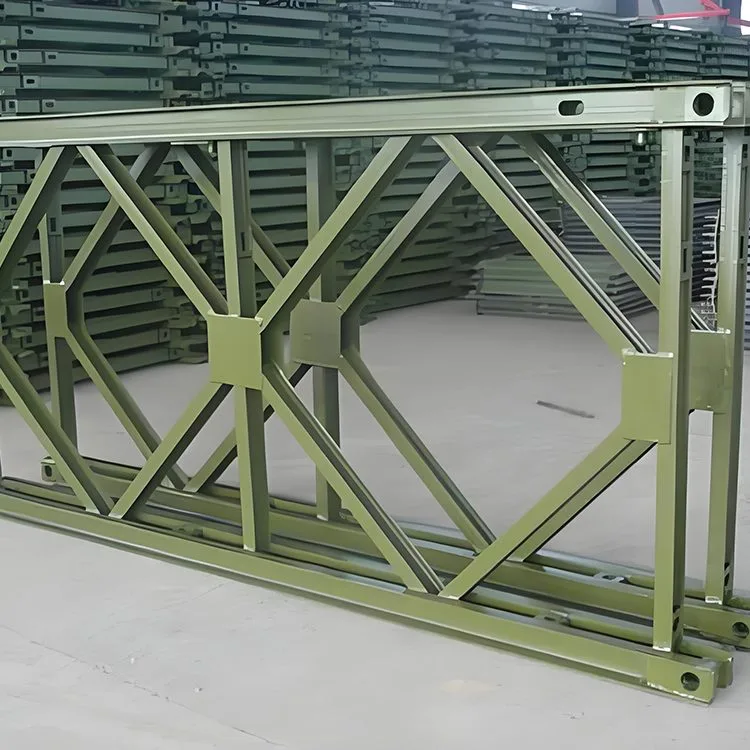

Панелът Bailey Steel Bridge обикновено се заварява от горни и долни корди, вертикални компоненти и диагонални компоненти. В горната част на горния и долния пояс има мъжки и женски връзки, обикновено оборудвани с отвори за щифтове за свързване на скоби. Всяка корда е съставена от две канални стомани № 10, свързани гръб до гръб. Долният пояс обикновено има няколко стоманени плочи със заварени върху тях кръгли отвори. Отворите за болтове са разположени вътре в горните и долните корди и се използват за свързване на армировъчните корди и двуслойната ферма. Вътре в горния пояс има четири отвора за болтове, които се използват за свързване на носещата рамка. Двата отвора в средата се използват за свързване на двойни или повече редове ферми в рамките на едно и също напречно сечение, а двата отвора в двата края се използват за свързване на напречните сечения. Когато множество редове секции на моста на Бейли се използват като греди или колони, се използват опорни рамки за укрепване на фугите между горната и долната секции. По време на строителния процес стегнатостта на болтовете във всяка секция на моста Бейли, корозионното състояние на компонентите и стегнатостта на щифтовете трябва да се проверяват всяка седмица и трябва да се правят корекции, ако е необходимо.

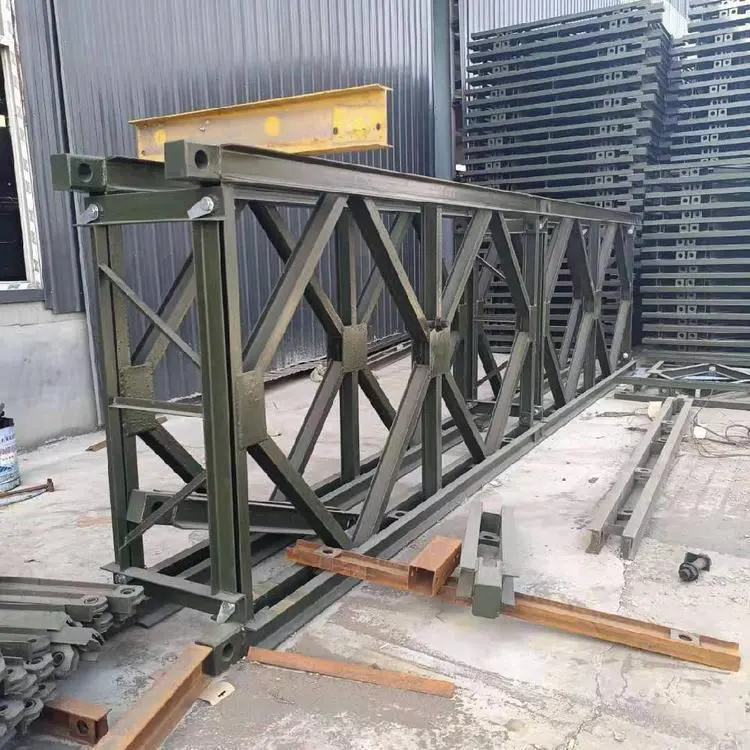

След като панелите Bailey Steel Bridge са разширени и свързани, те могат да бъдат поставени хоризонтално или вертикално като греди или колони. Според различните методи на сглобяване има два вида: рамкови колони и колони на кули. Когато три или четири фермови плочи са разположени успоредно и свързани чрез носещи рамки, образуваната колона е рамкова колона. Когато четири панела на ферми са поставени на 90 градуса един спрямо друг и са свързани чрез ъглови скоби и опорни рамки, получената колона е колона на кула.

Сценарии за приложение

Стоманеният мостов панел Bailey може да се използва за магистрални мостове, възли на портални кранове, направляващи греди, машини за монтаж на мостове, платформи за окачване и др. Комбинираният портален кран Bailey с ферми е сглобен със сглобяеми компоненти на стоманен мост за магистрала за порталната рамка. Неговият обхват и височина на колоната са регулируеми, за да се адаптират към различни работни места. Той се прилага широко в строителни проекти като магистрали, железопътни линии, общински работи, сгради и опазване на водата, както и при повдигане и преместване на сглобяеми компоненти в складови площадки за мостови конструкции и транспортиране на големи греди до стълбове на мостове.
